Otomotiv Döküm Kalıplarında Kromit Kumu : Özellikleri, Uygulamaları ve Faydaları

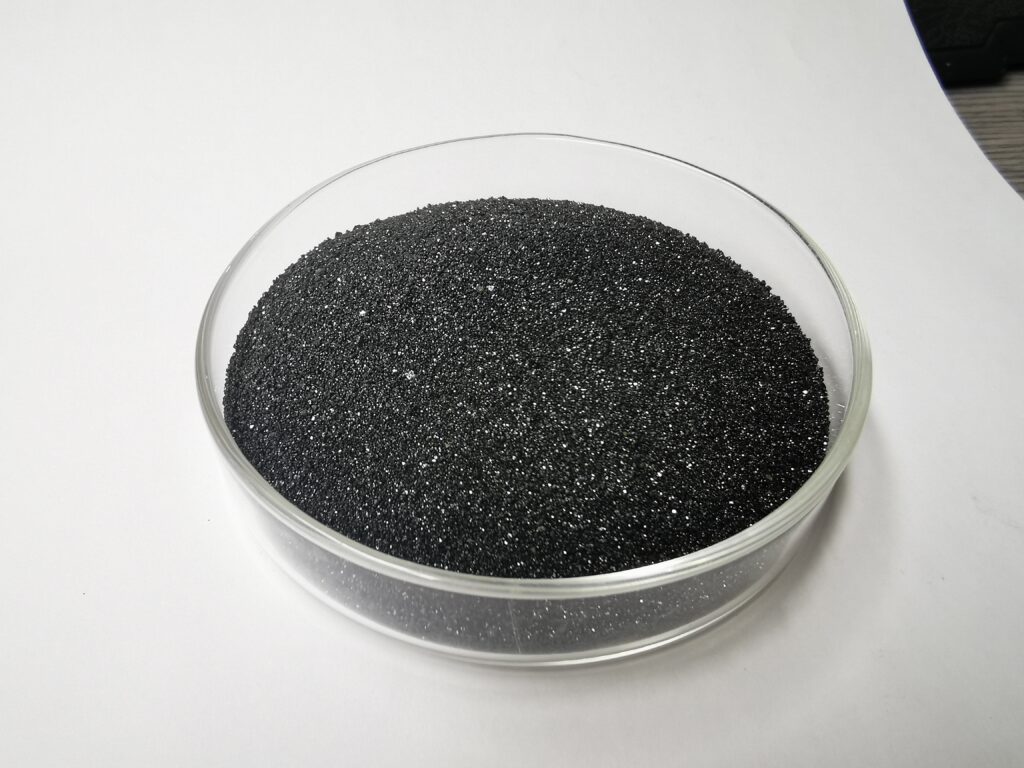

Kromit kumu (FeCr₂O₄), özellikle otomotiv döküm kalıpları ve çekirdekleri için dökümhanelerde yaygın olarak kullanılan refrakter bir mineral kumdur . Yüksek erime noktası, termal kararlılığı ve metal penetrasyonuna karşı direnci , motor blokları, silindir kapakları, fren bileşenleri ve şanzıman parçaları gibi zorlu döküm işlemleri için ideal hale getirir .
| FİZİKSEL ÖZELLİKLER ( TİPİK A L) | ORTALAMA KİMYASAL BİLEŞİM (TİPİK) | ||
| PH | 7-9 | Cr2O3 | ≥%46,0 |
| Renk | Siyah | SiO 2 | ≤%1,0 |
| Asit Miktarı | ≤2m | FeO | ≤26,5% |
| Toprak% | ≤0.1 | Yüksek | ≤0,30% |
| Hacim Yoğunluğu | 2,5-3,0 g/ cm³ | MgO | ≤%10,0 |
| Özgül Ağırlık | 4,0-4,8 g/cm³ | Al2O3 | ≤%15,5 |
| Nem | ≤0.1% | P | ≤0,003% |
| Sinterleme sıcaklığı | ≥1800℃ | S | ≤0,003% |
| Serbest Asit | 0 | Cr/Fe | 1.55:1 |
| Dolgu yoğunluğu | 2,6 g/cm³ | ||
| Erime sıcaklığı | ≥2180℃ | ||
1. Otomotiv Dökümlerinde Kromit Kumu Neden Kullanılır?
Başlıca Avantajlar
✔ Yüksek Erime Noktası (~2.150°C) – Erimiş çelik, demir ve alüminyuma bozulmadan dayanır.
✔ Mükemmel Isıl Kararlılık – Yanma kusurlarını ve kum genleşmesiyle ilgili kusurları (örneğin, damarlanma, fare kuyruğu) azaltır.
✔ Düşük Isıl Genleşme – Metal katılaşması sırasında kalıp çatlamasını en aza indirir.
✔ Yüksek Isı İletkenliği – Daha hızlı soğumayı teşvik ederek döküm mikroyapısını iyileştirir.
✔ Kimyasal İnertlik – Erimiş metal ile reaksiyonlara direnç gösterir (özellikle çelik ve yüksek manganez alaşımları için faydalıdır ).
✔ İyi Akışkanlık ve Sıkıştırılabilirlik – Hassas dökümler için düzgün kalıp yoğunluğu sağlar.
2. Otomotiv Dökümlerinde Uygulamalar
Kromit kumu yaygın olarak şu alanlarda kullanılır:
Motor Blokları ve Silindir Kapakları (çelik/alüminyum) – Metalin nüfuz etmesini ve kumun yanmasını önler.
Fren Diskleri ve Kampanaları – Yüksek döküm sıcaklıklarına dayanıklıdır.
Şanzıman Muhafazaları – Karmaşık geometrilerde kum kaynaklı arızaları azaltır.
Egzoz Manifoldları – Tekrarlanan ısıtma/soğutma döngülerinden kaynaklanan termal yorgunluğa karşı dayanıklıdır.
3. Diğer Döküm Kumlarıyla Karşılaştırma
| Mülk | Kromit Kumu | Silika Kumu | Zirkon Kumu | Zeytin Kumu |
|---|---|---|---|---|
| Erime Noktası (°C) | ~2.150 | ~1.710 | ~2.550 | ~1.800 |
| Termal Genleşme | Çok Düşük | Yüksek | Çok Düşük | Ilıman |
| Isı İletkenliği | Yüksek | Düşük | Yüksek | Ilıman |
| Maliyet | Ilıman | Düşük | Yüksek | Ilıman |
| En İyisi İçin | Çelik, demir, yüksek sıcaklık alaşımları | Genel amaçlı | Hassas dökümler | Demir dışı metaller |
4. Kromit Kumunun Kalıp Yapımında Kullanımı
(A) Yüzey Kumu Olarak (En Yaygın Olanı)
Erimiş metalin kalıpla temas ettiği yere 5-20 mm kalınlığında bir tabaka halinde uygulanır .
Yanmayı, delinmeyi ve kum erozyonunu önler .
(B) Temel Üretimde
Yüksek mukavemetli çekirdekler için reçine bağlayıcılarla (örneğin, fenolik üretan, furan) karıştırılır .
Yüksek ısıya maruz kalan bölgelerde kullanılır (örneğin, silindir kapağı su kanalları).
